Salve.

Questo tutorial è dedicato a SketchUp Pro e in particolare al dimensionamento in scala. Vedremo come aggiungere dimensioni in scala. Vi ricordo che Layout è disponibile nella versione pro di SketchUp. Si usa per fare piani di layout, piani di permessi di costruzione, piani in scala…

La parte principale di questo tutorial si trova in questo vidéo  chaîne Youtube :

Parleremo dello strumento “dimensionamento”. È molto utile perché permette di visualizzare rapidamente le dimensioni. L’idea è di cliccare e rilasciare ogni volta.
Quando selezioniamo una quota, possiamo andare alla palette degli strumenti “Dimension Styles”. Vediamo che possiamo controllare la visualizzazione e l’orientamento della dimensione. Possiamo anche scegliere le unità e se mostrarle o meno. L’unità può essere impostata in metri, centimetri, millimetri con una cifra dopo il punto decimale…

Se torniamo al nostro strumento “dimensionamento”, clicchiamo e rilasciamo, clicchiamo e rilasciamo di nuovo, potete vedere che siamo di nuovo in metro. Questo è vero per lo strumento di quotatura, ma è anche vero per tutti gli strumenti di layout. Quando selezioniamo un elemento e facciamo le impostazioni, questo viene preso in considerazione solo per quell’elemento. Se non selezioniamo nulla, prendiamo il nostro strumento e facciamo direttamente le impostazioni. Per esempio, mettere in millimetri senza punto decimale. Ora possiamo lasciare lo strumento, tornarci e scoprire che le nostre impostazioni sono diventate quelle di default.
In Layout, o selezioniamo un elemento e facciamo le impostazioni, questo imposta solo quello. Oppure, selezioniamo lo strumento, facciamo le impostazioni e tutte le dimensioni successive saranno impostate direttamente.

Per favore, lasciate la vostra opinione nel commento qui sotto.

Ciao a tutti!

In questo nuovo tutorial, vedremo come inserire un modello SketchUp in Layout per fare una pianta in scala.

La parte principale di questo tutorial si trova in questo video sul nostro canale Youtube

La prima cosa da fare è preparare il nostro modello SketchUp.
Nel modello di questo tutorial, possiamo vedere che le scene sono state preparate. Queste scene rappresentano ciascuno dei punti di vista che vorremo trovare in Layout. Abbiamo tutte le facciate (in proiezione parallela), le viste dall’alto, una vista 3D, una sovrapposizione del paesaggio… Dopo aver preparato tutte le nostre viste, andiamo su “file/save”. Poi, una volta salvato il file, andiamo su “File/Send to Layout”. Layout si lancia e ci chiede di scegliere un modello predefinito.

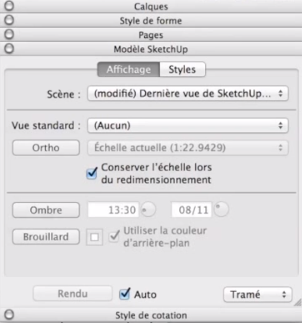

Nei nostri ultimi tutorial, abbiamo visto come fare un blocco titolo (vi rimando a questo tutorial precedente). Sceglieremo quindi il modello che avevamo fatto in precedenza. Il nostro piano viene visualizzato in bianco, ma all’interno vediamo che abbiamo una vista del nostro modello SketchUp. Con lo strumento “selezione”, se clicchiamo e trasciniamo, possiamo apportare una modifica alla vista di SketchUp. Poi, se clicchiamo e trasciniamo su uno degli angoli, vediamo che ridimensiona la nostra vista. Perché quando selezioniamo il modello (in blu) e andiamo alla scheda “View” della palette degli strumenti “SketchUp model”, abbiamo la casella di controllo “Keep Scale” deselezionata.  Se spuntiamo “keep scale when resizing”, potete vedere che quando cambiamo il nostro punto di vista o le finestre, ritaglierà la vista. Non esitate a “giocare” con questa piccola croce per capire come funziona. Lo deselezioneremo per questo tutorial.

Un altro elemento importante, invece di usare la scena “Ultima vista SketchUp salvata”, andremo su “Overlay 1”. Scegliamo nella scheda “scena” e non nella scheda “vista standard”. Infatti, nel nostro oggetto SketchUp, potremmo mettere qualsiasi vista di SketchUp anche una vista che non è in una scena. Dobbiamo solo fare doppio clic, e poi per esempio cambiare il punto di vista. D’altra parte, perderà la sua solidità. Spiegazione: quando modifichiamo il nostro modello SketchUp, possiamo aggiornarlo direttamente in Layout. Se avete usato delle scene, questo sarà fatto molto bene e in modo molto solido. Se non hai usato scene ma hai modificato a mano, allora potresti avere qualche perdita nella modifica.

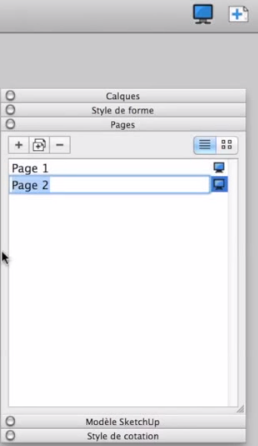

Torniamo alla nostra scena, overlay 1. E posizioneremo il nostro modello il più grande possibile sulla pagina. Il passo 2 è aggiungere una pagina. Per aggiungere una pagina, ci sono diversi metodi. Cliccando sul piccolo più, o andare alla tavolozza degli strumenti “pagina” e cliccare sul più. Possiamo quindi navigare attraverso le diverse pagine. Selezioniamo un elemento e facciamo mela C, e mela V su mac o control C e control V su pc per incollare.

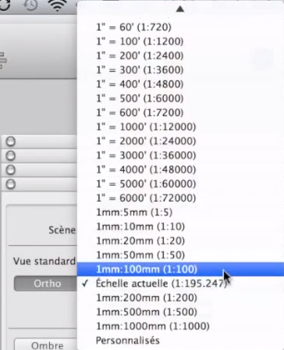

Nella nostra seconda pagina, invece di usare la scena di sovrapposizione, useremo la scena “fronte ovest”. Poiché è troppo grande, lo ridurremo. Idealmente, dovremmo mettere tutte le facciate sulla stessa pagina. Vediamo che la scala è 1/195. Quindi passeremo alla vista 1:100. Dal momento in cui siamo su una proiezione ortogonale, la casella “mantenere la scala quando si ridimensiona” è selezionata. Questo ci permette di adattare la nostra scena nel miglior modo possibile.

Ora vedremo come copiare. Prima abbiamo parlato del copia/incolla (con Ctrl C/Ctr V e Apple C/Apple V). Ma il più pratico è lo strumento di selezione. Basta tenere premuto Alt su mac e control su pc, e clicchiamo e trasciniamo sul nostro modello. Tutto quello che resta da fare è selezionare un altro frontalino.  Per esempio, selezioniamo entrambi e facciamo clic e trasciniamo sul nostro modello. Nella terza e quarta vista, cambiate le scene.
Una volta che le viste sono posizionate, possiamo cambiare gli stili. È meglio averli impostati prima in SketchUp.

Con i nostri quattro oggetti, saremo in grado di fare un dimensionamento in scala. Sono tutti a 1/100 su A4. Ma lo vedremo in un futuro tutorial.

Per favore, lasciate la vostra opinione nel commento qui sotto.

Ciao, in questo tutorial ci interesseremo al programma Layout che permette l’impaginazione dei nostri modelli SketchUp. Questo programma è disponibile solo con la versione pro.

Trova i nostri tutorial sulla nostra chaîne Youtube :

Quando LayOut viene lanciato, ti viene chiesto un formato di pagina. Per questo tutorial questo file non è molto importante perché l’obiettivo è quello di regolare la barra degli strumenti. Se lavorate su mac o pc, i passi sono diversi.

Per mac, basta fare clic destro: “personalizzare la barra degli strumenti” e aggiungere lo strumento “snap to activated objects”, caratterizzato da un’icona a forma di calamita. Devi anche aggiungere gli strumenti di allineamento (in alto, in basso, a sinistra, a destra) e gli allineamenti di centratura. Dovrete anche aggiungere lo strumento per centrare gli oggetti orizzontalmente e verticalmente. Un po’ di più, per quanto riguarda i mac, l’aggiunta dell’opzione del colore e del carattere è anche interessante.



A livello di PC, le impostazioni sono leggermente diverse. Dovrai fare un clic destro: “personalizza la barra degli strumenti”. Appare una finestra di dialogo. Da lì, devi cliccare su “Nuovo” per aggiungere una nuova barra degli strumenti e in questa, aggiungi le stesse icone.

Per favore, dai la tua opinione nel commento qui sotto.

Ciao a tutti!

In questo tutorial, daremo un’occhiata al programma Layout che ci permette di disporre i nostri modelli di SketchUp. Questo programma è disponibile solo con la versione pro di SketchUp.

Trova i nostri tutorial sul nostre chaîne Youtube.

Quando si lancia Layout, il formato del file deve essere scelto, prendere il piano A4. Per vedere apparire la tavolozza degli strumenti, chiamata livello, devi cliccare su “Window” e “Tool palette” e selezionare quello che vuoi (ricordati che l’impostazione della barra degli strumenti è stata vista in un tutorial precedente).

Ci sono due livelli di default. Uno visibile, non bloccato e visibile solo sulla pagina. E un altro livello, anch’esso visibile e non bloccato, ma che sarà su tutte le pagine.

Clicca sulla parola “su ogni pagina”, viene visualizzata una penna. Permette di lavorare sul livello. Poi, prendete lo strumento rettangolo per fare una piccola cartuccia. Devi allineare il rettangolo in entrambe le direzioni cliccando su “align on page”.

Seleziona il rettangolo e vai alla “palette degli strumenti”. Poi vai a “stile di forma”. Potete vedere che i pulsanti “riempimento” e “linea” sono selezionati.

Prendete lo strumento “testo” e fate una finestra di selezione. Fate attenzione all’ordine! Se fai una finestra di selezione da sinistra a destra, il testo è allineato a sinistra. E al contrario, se la finestra di selezione è fatta da destra a sinistra, il testo sarà allineato a destra.

Dopo aver scritto un testo, selezionalo e vai su “Finestra” e “Mostra caratteri”. Su un PC, questa finestra appare sulla destra nelle palette degli strumenti e si chiama “Text Style”. Scegli il carattere desiderato, le opzioni di grassetto o no, l’allineamento nelle diverse direzioni…

Prendete il blocco di testo, materializzato in blu, e cliccate sul pulsante “linea” per aggiungere un bordo intorno al testo. Facendo lo zoom su questo blocco di testo, appare un’icona (il bersaglio piccolo). Permette di ruotare il testo. Inoltre, il clic e il trascinamento permettono di spostare e posizionare il testo. Puoi anche selezionare il blocco del titolo e il blocco del testo per allinearli a sinistra e in basso, per esempio.

Per inserire il tuo logo, clicca su “File” e “Inserisci”. Poi scegliete la vostra immagine, impostatela alla giusta dimensione e ancora una volta posizionatela come volete.

Dopo aver fatto il blocco del titolo (che è sul livello e “su ogni pagina”), è necessario bloccare il livello “su ogni pagina”, quindi tutti gli elementi che sono sul livello di “ogni pagina” sono bloccati.

Quando salvi, puoi cliccare su “File” e “Save to template”. Questo sarà utile per un futuro tutorial.

Per favore, dai la tua opinione nel commento qui sotto.
